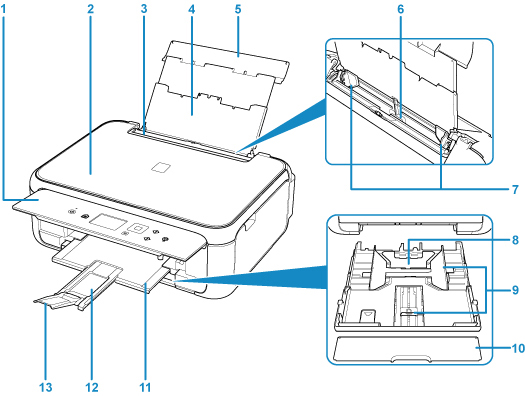

Vista frontal

(1) panel de control

Utilícelo para cambiar la configuración de la impresora o para accionarla.

(2) cubierta de documentos

Ábrala para cargar un original en el cristal de la platina.

(3) cubierta de la ranura de alimentación

Evita que caiga algo dentro de la ranura de alimentación.

Ábrala para mover las guías del papel y ciérrela antes de imprimir.

(4) soporte del papel

Despliéguela para cargar papel en la bandeja posterior.

(5) cubierta de la bandeja posterior

Ábralo para cargar papel en la bandeja posterior.

(6) bandeja posterior

Cargue el papel aquí. Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.

(7) guías del papel

Alinéelas con ambas caras de la pila de papel.

(8) cassette

Cargue papel normal de tamaño A4, B5, A5 o Carta en el cassette e insértelo en la impresora.

(9) guías del papel

Alinéelas con las caras derecha, izquierda y frontal de la pila de papel.

(10) cubierta del cassette

Retire para cargar papel en el cassette.

(11) bandeja de salida del papel

El papel impreso se expulsa por aquí. Sáquela antes de imprimir.

(12) soporte de la salida del papel

Se despliega para recoger el papel impreso.

(13) extensión de la bandeja de salida

Ábrala para recoger el papel impreso.
